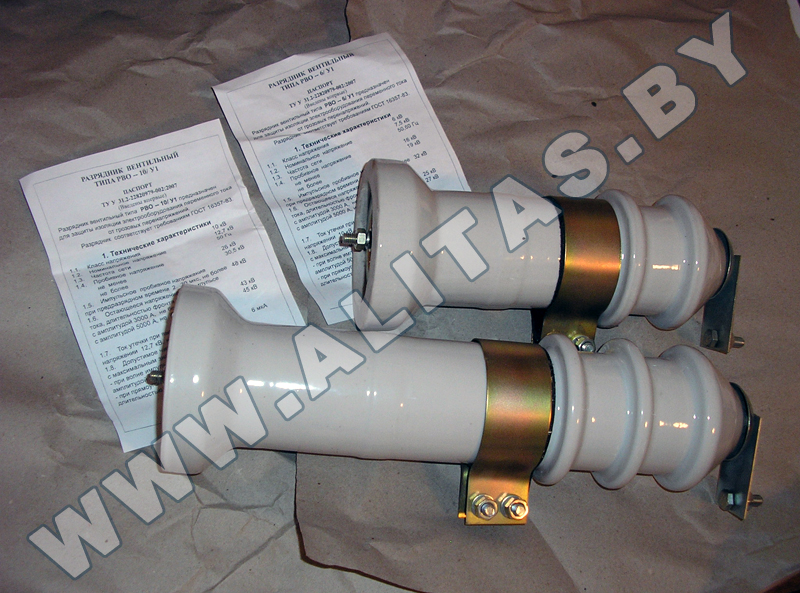

Разрядник вентильный РВО 6

Название параметра Раздядник
РВО-IV/5/6/7,2/I/У1
1 Класс напряжения разрядники, кВ 6
2 Номинальное напряжение разрядника, кВ 7,2
3 Пробивное напряжение разрядника при частоте 50Гц в сухом состоянии и под дождем, действительное значение
- не меньше 16
- не больше 19
4 Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс, кВ
32
- не более
5 Остающееся напряжение при волне импульсного тока 8/20 мкс, кВ, не более
- с амплитудой тока 3000А 25
- с амплитудой тока 5000А 27
6 Ток утечки при напряжении 10 кВ, мкА,не более 10
7 Сопротивление разрядника, Ом, не менее 750
8 Габаритные размеры, мм, не более
- длина 315
- ширина 120
- высота 115
9 Масса, кг, не более 2,7
Разрядник вентильный РВО 6

Разрядник вентильный — электрический аппарат, предназначенный для ограничения перенапряжений в электротехнических установках и электрических сетях. Первоначально разрядником называли устройство для защиты от перенапряжений, основанный на технологии искрового промежутка.

Затем, с развитием технологий, для ограничения перенапряжений начали применять устройства на основе полупроводников и металл-оксидных варисторов, применительно к которым продолжают употреблять термин "разрядник".

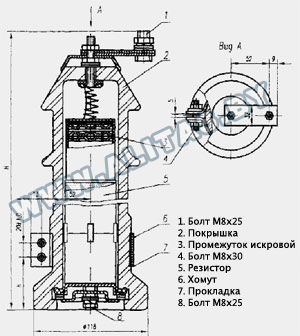

Вентильный разрядник состоит из двух основных компонентов: многократного искрового промежутка (состоящего из нескольких однократных) и рабочего резистора (состоящего из последовательного набора вилитовых дисков). Многократный искровой промежуток последовательно соединен с рабочим резистором. В связи с тем, что вилит меняет характеристики при увлажнении, рабочий резистор герметично закрывается от внешней среды.

Во время перенапряжения многократный искровой промежуток пробивается, задача рабочего резистора — снизить значение сопровождающего тока до величины, которая сможет быть успешно погашена искровыми промежутками. Вилит обладает особенным свойством — его сопротивление нелинейно — оно падает с увеличением значения силы тока. Это свойство позволяет пропустить больший ток при меньшем падении напряжения. Благодаря этому свойству вентильные разрядники и получили свое название. Среди прочих преимуществ вентильных разрядников следует отметить бесшумность срабатывания и отсутствие выбросов газа или пламени.


Условия эксплуатации разрядников РВО-6


Разрядники РВО-6 предназначены для эксплуатации в районах с умеренным и тропическим климатом при температуре окружающего воздуха: - от -45 до +40° С - для исполнения РВО-6;

Высота установки над уровнем моря не более 1000м.

Относительная влажность воздуха: при температуре +28° С до 100% - для исполнения РВО-6;



Структура условного обозначения разрядников РВО-6:


  • РВО - XX У1
  • Р - разрядник
  • В - вентильный
  • О - облегченный
  • ХХ - класс напряжения в кВ
  • У - климатическое исполнение
  • 1 - категория размещения

В комплект поставки входят:


  • - разрядник РВО-6;
  • - паспорт;
  • - техническое описание и инструкция по эксплуатации - один экземпляр к каждой партии ограничителей.
