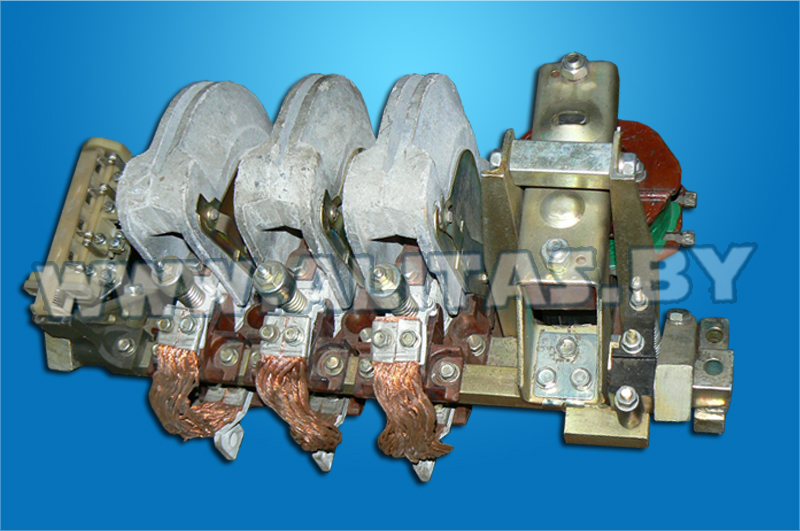

Контактор КТ-6053

Тип контактора

КТ-6053

Параметры катушки

- род тока
переменный

- номинальное напряжение, В, частота 50 Гц

110, 220, 380

Параметры главной цепи

- количество контактов

3

- вид контактов

замыкающие
- род тока
переменный

- номинальный ток, А

630

- номинальная частота, В, частота 50 Гц

380

Параметры дополнительной цепи

- кол-во замыкающих контактов

2

- кол-во размыкающих контактов

2

- номинальное напряжение переменного тока, В

380, 660

- номинальное напряжение постоянного тока, В

--------

Механическая износостойкость, млн.циклов

10

Комутационная износостойкость, тыс.циклов

200

Категория применения

АС-4

Масса, кг, не больше

53,0

Назначение контактора КТ-6053 БУ3

Контакторы электромагнитные КТ-6053 БУ3 с естественным воздушным охлаждением предназначены для включения и отключения приемников электрической энергии на номинальное напряжение до 380 В переменного тока частоты 50 и 60Гц. Контакторы КТ используются в составе оборудования для включения мощных электрических машин и в аппаратуре автоматического включения резерва (АВР).По воздействию климатических факторов внешней среды контакторы соответствуют исполнению У, ХЛ и Т категории размещения 3 по ГОСТ 15150-69.

Структура условного обозначения контакторов КТ-6053 БУ3

  • КТ - контактор переменного тока с управлением переменным током
  • 6 - условный номер серии;
  • 0 - с универсальным присоединением проводов на рейке;
  • 2 - номинальный ток - 80 ампер;
  • 4 - число полюсов главных контактов контактора;
  • Б - дополнительное условное обозначение специфических особенностей серии;

Исполнение:

  • У - для районов умеренного климата;
  • 3 - категория размещения;
  • В комплект поставки входят:
  • - контактор КТ-6053 /каждый контактор в индивидуальной упаковке/;
  • - паспорт;
  • - техническое описание и инструкция по эксплуатации - один экземпляр к каждой партии контакторов.

Гарантийные обязательства:

Предприятие-изготовитель гарантирует соответствие контакторов требованиям ОСТ 16.0.524.001-72 при соблюдении потребителем условий эксплуатации и хранения, установленных в техническом описании на контактор. Гарантийный срок эксплуатации контакторов устанавливается 2 года с начала ввода в эксплуатацию, но не более трех лет со дня продажи.

Устройство контактора КТ-6000:

На рейке , являющейся базовой деталью контактора, смонтированы неподвижная часть электромагнита (сердечник с включающей катушкой ), неподвижные контакты с дугогасительным устройством и вспомогательные контакты.

Подвижная система, состоящая из подвижных контактов и якоря электромагнита, смонтирована на валу контактора. Вал вращается в подшипниках, укрепленных на рейке контактора.

Вал выполнен из пластмассы как одно целое с контактодержателями и рычагом воздействия на вспомогательные контакты. На обоих концах вала имеются отверстия под шипы подшипника.


Принцип работы контактора:

На катушку управления подается напряжение, якорь притягивается к сердечнику и контактная группа замыкается. Отключение контактора происходит после обесточивания катушки под действием отключающей пружины, или собственного веса подвижной системы, но чаще пружины.

Электромагнитная система контактора обеспечивает дистанционное управление контактором, т. е. включение и отключение. Конструкция системы определяется родом тока и цепи управления контактора и его кинематической схемой. Электромагнитная система состоит из сердечника, якоря, катушки и крепежных деталей.

Дугогасительная система контактора обеспечивает гашение электрической дуги, возникающей при размыкании главных контактов.


Механическая блокировка контакторов КТ:

Контакторы одной величины, установленные друг над другом, при необходимости могут быть механически сблокированы. Механическая блокировка применяется в тех случаях, когда не допускается одновременное включение двух контакторов. После установки механической блокировки убедитесь в том, что при включенном положении одного из контакторов второй не может включиться.
