Разрядник РДИП-10-4-УХЛ1 предназначен для защиты высоковольтных линий напряжением 6, 10 кВ от индуктированных грозовых перенапряжений, которые составляют подавляющую долю от общего числа грозовых перенапряжений, способных приводить к перекрытиям изоляции.
Класс напряжения |
10 кВ |
Длина перекрытия по поверхности |
78 см |
Внешний искровой промежуток |
2-4 см |
Импульсное 50%-ое разрядное напряжение, не более
на положительной полярности на отрицательной полярности |
|
Напряжение координации с изолятором ШФ10-Г |
300 кВ |
Многократно выдерживаемое внутренней изоляцией
импульсное напряжение, не менее |
50 импульсов
|
Выдерживаемое напряжение промышленной частоты, не менее
в сухом состоянии под дождем |
|
Многократно выдерживаемый импульсный ток 8/20 мкс, не менее |
20 импульсов
|
Масса разрядника
|
2,3 кг |
Срок службы, не менее |
30 лет |

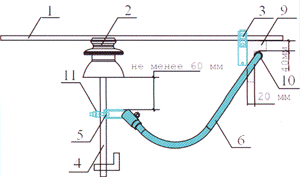

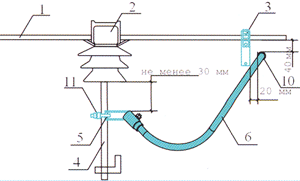

![]() Разрядник РДИП-10-4-УХЛ1 на промежуточной опоре со штыревым изолятором ШФ10 | ![]() Разрядник РДИП-10-4-УХЛ1 на промежуточной опоре со штыревым изолятором ШФ20 |
