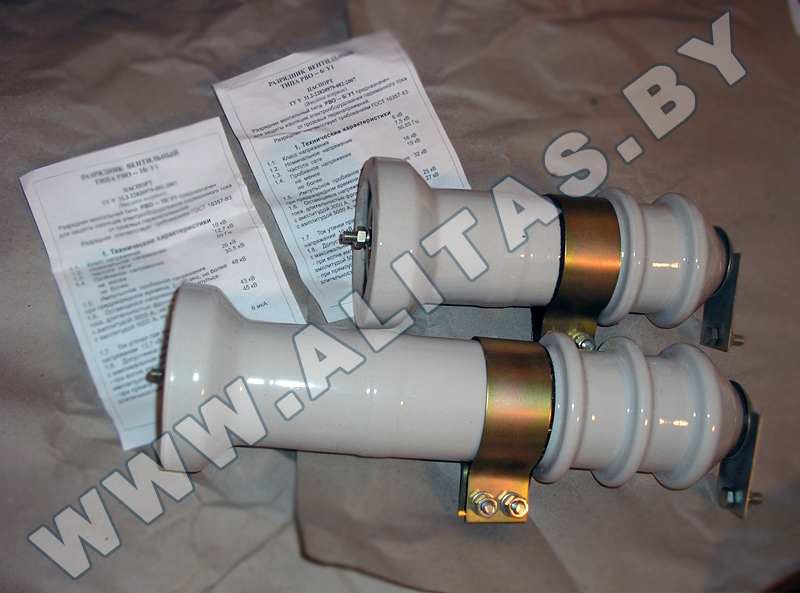

Разрядник вентильный РВО 10

Название параметра Раздядник
РВО-IV/5/10/12.7/I/У1
1 Класс напряжения разрядники, кВ 10
2 Номинальное напряжение разрядника, кВ 12,7
3 Пробивное напряжение разрядника при частоте 50Гц в сухом состоянии и под дождем, действительное значение
- не меньше 26
- не больше 30,5
4 Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс, кВ
48
- не более
5 Остающееся напряжение при волне импульсного тока 8/20 мкс, кВ, не более
- с амплитудой тока 3000А 43
- с амплитудой тока 5000А 45
6 Ток утечки при напряжении 10 кВ, мкА,не более 10
7 Сопротивление разрядника, Ом, не менее 1270
8 Габаритные размеры, мм, не более
- длина 430
- ширина 120
- высота 115
9 Масса, кг, не более 3,7
Разрядник вентильный РВО 10

Разрядник вентильный — электрический аппарат, предназначенный для ограничения перенапряжений в электротехнических установках и электрических сетях. Первоначально разрядником называли устройство для защиты от перенапряжений, основанный на технологии искрового промежутка.

Затем, с развитием технологий, для ограничения перенапряжений начали применять устройства на основе полупроводников и металл-оксидных варисторов, применительно к которым продолжают употреблять термин "разрядник".


Вентильный разрядник состоит из двух основных компонентов: многократного искрового промежутка (состоящего из нескольких однократных) и рабочего резистора (состоящего из последовательного набора вилитовых дисков). Многократный искровой промежуток последовательно соединен с рабочим резистором. В связи с тем, что вилит меняет характеристики при увлажнении, рабочий резистор герметично закрывается от внешней среды.

Во время перенапряжения многократный искровой промежуток пробивается, задача рабочего резистора — снизить значение сопровождающего тока до величины, которая сможет быть успешно погашена искровыми промежутками. Вилит обладает особенным свойством — его сопротивление нелинейно — оно падает с увеличением значения силы тока. Это свойство позволяет пропустить больший ток при меньшем падении напряжения. Благодаря этому свойству вентильные разрядники и получили свое название. Среди прочих преимуществ вентильных разрядников следует отметить бесшумность срабатывания и отсутствие выбросов газа или пламени.


Условия эксплуатации разрядников РВО-10


Разрядники РВО-10 предназначены для эксплуатации в районах с умеренным и тропическим климатом при температуре окружающего воздуха: - от -45 до +40° С - для исполнения РВО-10У1;

Высота установки над уровнем моря не более 1000м.

Относительная влажность воздуха: при температуре +28° С до 100% - для исполнения РВО-10У1;



Структура условного обозначения разрядников РВО-10:


  • РВО - XX У1
  • Р - разрядник
  • В - вентильный
  • О - облегченный
  • ХХ - класс напряжения в кВ
  • У - климатическое исполнение
  • 1 - категория размещения

В комплект поставки входят:


  • - разрядник РВО-10;
  • - паспорт;
  • - техническое описание и инструкция по эксплуатации - один экземпляр к каждой партии ограничителей.


Наименование основных параметров

Нормы для типов

РВО-ЗУ1 РВО-ЗТ1

РВО-ЗУ1 РВО-ЗТ1

РВО-6У1 РВО-6Т1

РВО-10У1 РВО-10Т1

Класс напряжения, кВ

3

3

6

10*

Номинальное напряжение, кВ

2,5

3,8

7,5

12,7

Пробивное напряжение при частоте 50 Гц в сухом состоянии и под дождем, кВ действ.

не менее
не более

6
7

9
11

16
19

26
30,5

Импульсное пробивное напряжение при предразрядном времени
от 2 до 20 мкс, кВ,
не более

12

20

32

48

Остающееся напряжение при импульсе тока с длительностью фронта 8 мкс с максимальными значениями:
3000 А, кВ, не более
5000 А, кВ, не более

-
9

13
14

25
27

43
45

Масса, кг

2,3

2,3

3,1

4,2

* Допускается применение при классе напряжения 11 кВ

Поставляемые предприятием разрядники постоянно совершенствуются и улучшаются, поэтому возможны незначительные расхождения разрядника по отношению к настоящей инструкции.


В комплект поставки входят:

  1. разрядник
  2. эксплуатационные документы:
  3. паспорт (один экземпляр к трем разрядникам)
  4. техническое описание и инструкция по эксплуатации один экземпляр на партию, отправляемую в один адрес.


Тип разрядника

Н max, мм

h, мм

Масса, кг max

РВО - 3У1

206

55

2,3

РВО - 6У1

294

60

3,1

РВО -10У1

411

95

4,2
