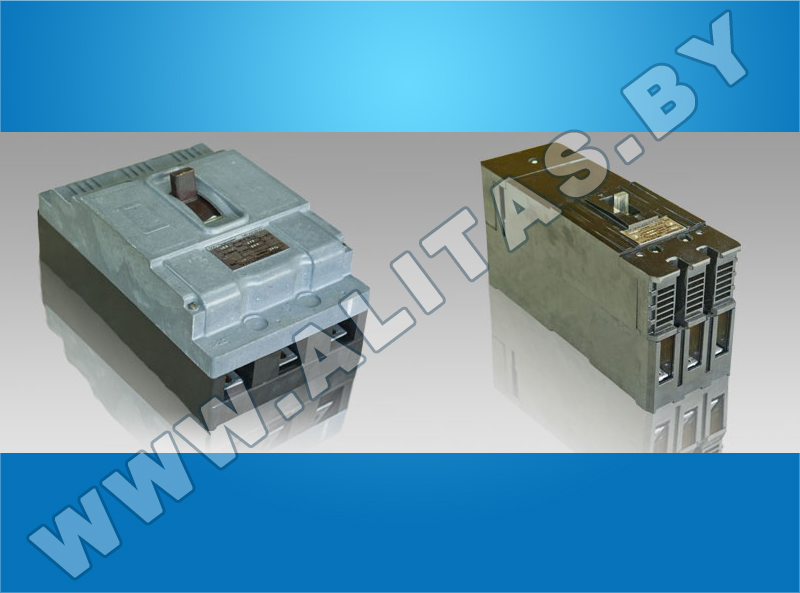

Автоматические выключатели серии А-3716

Обозначение типа А-3716
Номинальный ток, А 160А
Предельно-допустимое амплитудное значение тока короткого замыкания, А 1600 А
Род тока переменный
Частота тока, Гц 50
Число полюсов 3
Общее количество операций «Включения-отключения» 10000
Предельный ток срабатывания в кратностях номинального тока расцепителя, А 1,45
Электромагнитный расцепитель постоянно-переменного тока
-номинальный ток теплового расцепителя, А 160
-уставка по току срабатывания теплового расцепителя, А 185*
Электромагнитный расцепитель постоянно-переменного тока
-номинальный ток, А 160
-уставка по току срабатывания электромагнитного расцепителя, А 630, 1600
Предельные отклонения тока срабатывания от номинальной уставки, А
-нижний предел - 15 %
-верхний предел + 10%

Выключатели автоматические серии А3716 ФУЗ (сокращенно - "выключатели") предназ-начены для максимальной токовой защиты электрических установок при перегрузках и ко-ротких замыканиях в цепях с номинальным на-пряжением до 660 В переменного тока частоты 50 или 60 Гц и до 380 В переменного тока часто-ты 400 Гц, для нечастых (до трех включений в час) оперативных коммутаций этих цепей, а так-же для защиты электрических цепей при сниже-нии напряжения до недопустимой величины.


Выключатели допускают нечастые пуски ко-роткозамкнутых асинхронных электродвигате-лей.


Выключатели рассчитаны для эксплуатации в районах с умеренным климатом в следующих условиях:
  • высота над уровнем моря - не более 1000м, допускается эксплуатация на высоте до 2000м, при этом нагрузка должна быть снижена на 10%;
  • окружающая среда невзрывоопасная, не со-держащая газы, жидкость и пыль в концентра-циях, нарушающих работу выключателей;
  • место установки выключателя - защищен-ное от попадания воды, масла, эмульсии;
  • отсутствие непосредственного воздействия солнечной и радиоактивной радиации;
  • отсутствие резких толчков, ударов и силь-ной тряски; вибрация мест крепления выклю-чателя с частотой до 35 Гц при ускорении не более 0,5 g.

Вобозначении выключателей буква У обозначает умеренный климат. Выключатели имеют стационарное исполнение. Масса выключателя 4.5кг. Выключатели А3716 ФУЗ на 380В 50 Гц операция включено-отключено при наличии тока в цепи 10000 раз, без тока 6000 раз. Выключатели переменного тока А3716 ФУЗ укомплектованы электромагнитным и тепловым расцепителем (в дальнейшем РЦТ).


Тип выключателя

Число полюсов

Род тока

На-пря-же-ние, В

Час-тота, Гц

Номинальный ток, А

Уставка тока электромагнитных расцепителей, А

Выклю-

чателя

Электро-

магнитного расце-пителя

Теплового расцепителя

Номи-

нальная

Допус-каемое откло-

нение

А 3716 ФУЗ

3

380

50,

60

160

160

16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160

630

+125

32, 40, 50, 63, 80, 100, 125, 160

1600

+320


ПРИМЕЧАНИЯ

Уставка РЦТ равна 1,15 номинального тока расцепителя и в условиях эксплуатации не регулируется. Выключатели в спокойном состоянии при температуре окружающего воздуха +40°С и одновременном протекании тока по всем полюсам выключателя должны:
  1. не срабатывать при номинальном токе РЦТ;
  2. не срабатывать при токе 1,05 от номинального тока РЦТ за время менее 2 ч. при начале отсчета от холодного состояния выключателя;
  3. срабатывать при токе 1,25 номинального тока РЦТ за время менее 2 ч. при начале отсчета от нагретого состояния.
  4. Выключатели в зоне перегрузки срабатывают с обратно зависимой от тока выдержкой времени, а в зоне короткого замыкания - без выдержки времени.
  5. РЦТ для эксплуатации в районах умеренного климата откалиброваны для температуры окружающей среды +40°С, а для выключателей тропического исполнения - для температуры +45°С.

Выключатель состоит из следующих основ-ных узлов: кожуха, контактной системы, меха-низма управления, дугогасительных камер, пла-мегасителя, зажимов для подсоединения внеш-них проводников главной цепи и дополните-льных сборочных единиц. Кожух выключателя выполнен из пласт-массы и состоит из основания, на котором непосредственно смонтированы все сборочные единицы выключателя и крышки, укрепленной на основании четырьмя винтами.


Контактная система состоит из подвижных и неподвижных контактов, расположенных в каждом полюсе выключателя. Коммутирующие (рабочие) контакты выпол-нены из специальных металлокерамических композиций на основе серебра. Подвижные контакты каждого полюса выключателя соединены между собой посредст-вом изоляционной траверсы, являющейся де-талью механизма управления. Механизм управления выключателя выпол-нен по принципу ломающихся рычагов и уст-роен так, что обеспечивает моментное замыка-ние и размыкание контактов, не зависящее от скорости движения рукоятки при включении или отключении выключателя, а также момент-ное размыкание контактов, не зависящее от того, удерживается ли рукоятка выключателя оператором или нет при автоматическом срабатывании.


По положению рукоятки выключателя (при ручном управлении) можно определить комму-тационное положение выключателя. Механизм выполнен так, что рукоятка во включенном по-ложении занимает крайнее верхнее положение, в отключенном вручную - крайнее нижнее, а в отключенном автоматически - промежуточное положение.


Дугогасительные камеры расположены над контактами каждого полюса и действуют по принципу дробления и деионизации электри-ческой дуги омедненными стальными пластин-ками, укрепленными в изоляционных стенках камеры. Дугогасительные камеры устанавливаются в основании кожуха выключателя и удерживаются крышкой выключателя. Пламегаситель представляет пластмассо-вый корпус, внутри которого расположены стальные пластины, предназначенные для га-шения дуги и охлаждения ионизированных га-зов, которые через отверстия в крышке выклю-чателя попадают в пламегаситель.


При снятии пламегасителя обеспечивается возможность присоединения главной цепи к неподвижным контактам выключателя. РТЦ выполнен в пластмассовом кожухе в виде отдельного блока, в котором, в зависимо-сти от исполнения (двух- или трехполюсное), устанавливаются два или три тепловые элемен-та. При возникновении в защищаемой цепи то-ка перегрузки, равного величине, уставки или превышающего ее, РТЦ срабатывает с обратно зависимой от тока выдержкой времени. При этом биметаллические пластины, через кото-рые протекает ток, изгибаясь, воздействуют на отключающую рейку выключателя, что ведет к размыканию контактов.


РТЦ калибруется на предприятии-изготовителе и в условиях эксплуатации не регулируется. Включение и отключение выключателя, осуществляется путем перемещения его рукоятки. Для включения выключателя рукоятка перемещается в сторону метки "I", для отключения - в сторону метки "0". При этом происходит мгновенное замыкание или размыкание главных контактов выключателя, не зависящее от скорости движения рукоятки.

Для работы выключатель установить на вер-тикальной плоскости (меткой "I" вверх). Допус-кается поворот на этой плоскости выключателей стационарного исполнения на 90° в обе сторо-ны, а выключателей выдвижного исполнения - на 90° надписью "1" влево.


При монтаже выключателей с передним и задним присоединением необходимо снять пла-мегаситель и блок управления или крышку (в за-висимости от исполнения выключателей), за-крывающие доступ к зажимам, но после осуще-ствления монтажа пламегаситель и блок управ-ления или крышку установить на место и плот-но притянуть винтами. Для выключателей с передним присоединением на напряжение 660В перед установкой пламегасителя необхо-димо установить защитный козырек, постав-ляемый с выключателями.


Контактные поверхности алюминиевых шин и жил алюминиевого провода должны быть защищены стальной щеткой и покрыты слоем смазки. Независимо от монтажного положения вы-ключателя неподвижные контакты главной цепи выключателя должны подсоединяться к источнику напряжения, а подвижные - к нагрузке. Для крепления выключателей должны применяться стальные винты диаметром 6 мм для А3716. Винты или шпильки должны быть плотно затянуты.

Запрещается эксплуатация выключателей:


  • со снятыми или незакрепленными блоками пламегасителя;
  • без дугогасительных камер;
  • без козырька над внешними проводниками, подходящими со стороны неподвижных конта-ктов к выключателю на напряжение 660 В пе-ременного тока с передним присоединением внешних проводников;
  • без заглушек, закрывающих доступ к выводным шинам выключателя с задним присоединением внешних проводников

Прежде чем выключатель включить, необхо-димо убедиться, что монтаж выполнен правиль-но, соответствуют условиям эксплуатации сле-дующие параметры:


  • номинальный ток расцепителя;
  • уставка в зоне короткого замыкания (кратность тока срабатывания в зоне короткого замыкания по отношению к номинальному току расцепителя);
  • время срабатывания в зоне перегрузки.

Не допускается включение выключателя рывками, толчками, а также с искусственными задержками.

Выключатели должны эксплуатироваться в условиях, оговоренных в разделе "Назначение".

Выключатели рассчитаны для работы без замены каких-либо частей и в условиях эксплуатации ремонту не подлежат. Выключатели необходимо содержать в чисто-те, систематически очищая их от копоти и пыли. Необходимо обращать внимание на то, чтобы винты были затянуты до отказа.


При обычных условиях и редких коммута-циях выключатель необходимо осматривать один раз в год. Независимо от этого осматривать выключатель следует после каждого отклю-чения тока короткого замыкания. При каждом осмотре, а также примерно через 2000...3000 отключений следует шарнирные соединения выключателя и электромагнитного_ привода смазывать приборным вазелиновым маслом. После отключения выключателем тока корот-кого замыкания необходимо снять крышку вык-лючателя и дугогасительные камеры и тщательно очистить выключатель от копоти во всех доступных местах чистой тряпкой, увлажненной бензином, очистить дугогасительные камеры от попавшего внутрь металла. Опиливать контакты с целью придания им гладкой поверхности запрещается.


При осмотрах выключателя необходимо, проверить провалы контактов и толщину их металлокерамического слоя. Если провал контактов или толщина металлокерамического слоя контактов окажутся менее 0,5 мм, то выключатель для дальнейшей работы не при-годен. Провал контактов определяется разни-цей уровня неподвижного контакта относи-тельно основания во включенном и отключен-ном положении выключателя. При подготовке к осмотру выключателя необходимо:


  • отключить выключатель;
  • снять пламегаситель, защитный козырек, блок управления или крышку, закрывающую зажимы и крышку выключателя;
  • расцепить рычаг с удерживающей рейкой, осторожно повернув ее;
  • вынуть дугогасительные камеры.

По окончании осмотра и работ по уходу выключатель собирают в обратной последо-вательности. После окончания сборки выключатель включить.
