Ограничитель перенапряжений ОПНп 110 Кв

Класс напряжения сети, кВ действ. 110
Наибольшее длительно допустимое рабочее
напряжение (Uнр), кВ действ.		 78
Номинальное напряжение (Uн), кВ действ. 98
Номинальный разрядный ток, кА 10
Классификационное напряжение при амплитуде
активного тока 10?3 А (Uкл), кВдейств., не менее		 145
Остающееся напряжение при коммутационном
импульсе тока 30/60 мкс, кВ, не более
— с амплитудой 150А
 184,0
— с амплитудой 500А
 198,0
Остающееся напряжение при грозовом импульсе
тока 8/20 мкс, кВ, не более
— с амплитудой 1000 А
 210
— с амплитудой 5000 А
 238
— с амплитудой 10000 А
 260
— с амплитудой 20000 А
 298
Остающееся напряжение при импульсе тока 1/10 мкс,
амплитудой 10 кА, кВ, не более
 265,0
Удельная энергоемкость, кДж/кВ UНР (за одно воздействие )
 2,7
Ток проводимости ограничителя не более, мА
 0,6

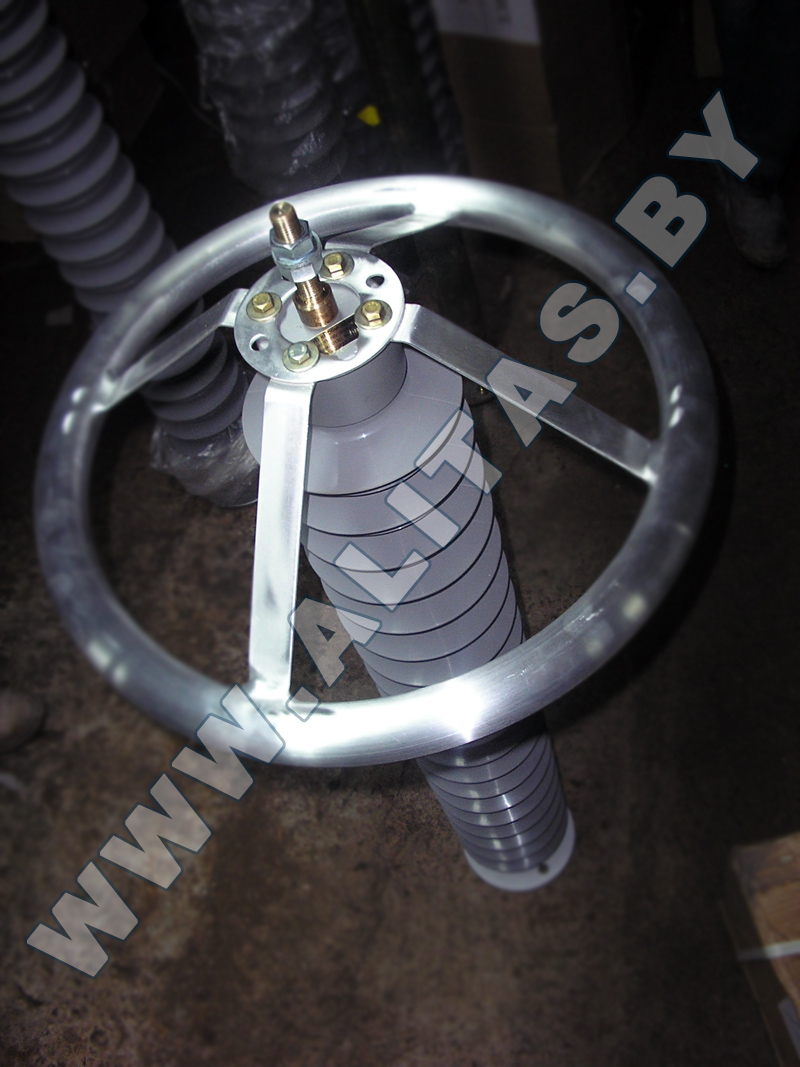

Полимерные ограничители перенапряжений ОПНп 110 кВ предназначены для защиты электрооборудования распределительных устройств и сетей на классы напряжения 110 кВ с изолированной либо компенсированной нейтралью переменного тока частоты 50 Гц от грозовых и коммутационных ( в пределах их пропускной способности ) перенапряжений. Ограничитель перенапряжений ОПНп 110 кВ предназначены для применения на открытом воздухе в условиях умеренного и холодного климата при температуре от минус 60 до плюс 60 С.

В условном обозначении ограничителей перенапряжений типа принято:

  • ОПН – ограничитель перенапряжений нелинейный;
  • п - буква, обозначающая материал покрышки ( полимер );
  • 150 - класс напряжения сети в киловольтах;
  • 120 - наибольшее длительно допустимое рабочее напряжение в киловольтах;
  • 10 - номинальный разрядный ток в кА;
  • 2 – класс разряда линии;
  • IV - степень загрязнения по ГОСТ 9920;

УХЛ1 - климатическое исполнение и категория размещения по ГОСТ 15150.

В комплект поставки ограничителя перенапряжений входят:

  • - ограничитель;
  • - паспорт;
  • - техническое описание и инструкция по эксплуатации - один экземпляр к каждой партии ограничителей.
