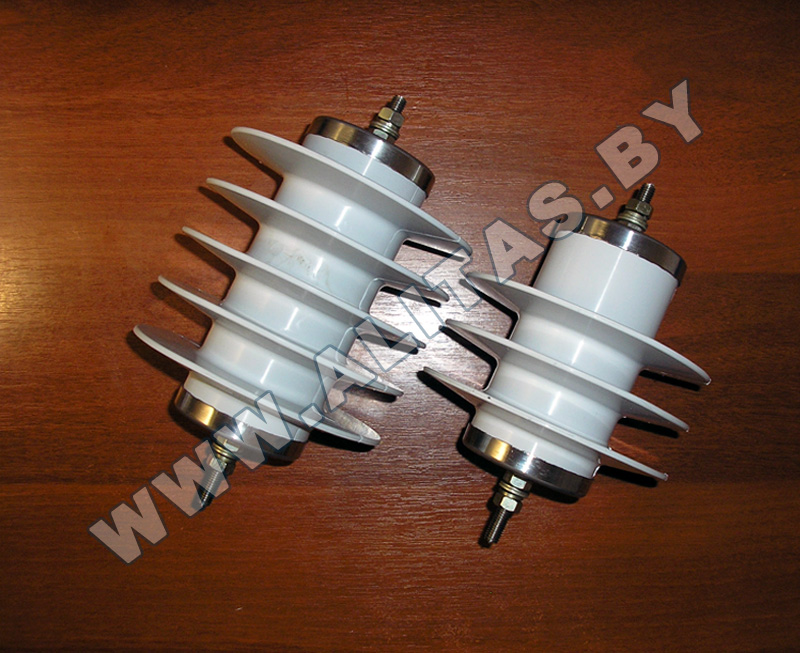

Ограничитель перенапряжения ОПНп 6 Кв

Класс напряжения сети, кВ действ. 6
Наибольшее длительно допустимое рабочее
напряжение (Uнр), кВ действ.
7.2
Номинальное напряжение (Uн), кВ действ. 9.0
Номинальный разрядный ток, кА 10
Классификационное напряжение при амплитуде
активного тока 10?3 А (Uкл), кВдейств., не менее
12.7
Остающееся напряжение при коммутационном
импульсе тока 30/60 мкс, кВ, не более
— с амплитудой 150А
17.6
— с амплитудой 500А
18.8
Остающееся напряжение при грозовом импульсе
тока 8/20 мкс, кВ, не более
— с амплитудой 1000 А
20.9
— с амплитудой 5000 А
21.9
— с амплитудой 10000 А
23.5
— с амплитудой 20000 А
27.2
Остающееся напряжение при импульсе тока 1/10 мкс,
амплитудой 10 кА, кВ, не более
22.9
Удельная энергоемкость, кДж/кВ UНР (за одно воздействие )
2,0
Ток проводимости ограничителя не более, мА
0,4

Полимерный ограничитель перенапряжения ОПНп 6 кВ предназначены для защиты электрооборудования распределительных устройств и сетей на классы напряжения 150 кВ с изолированной либо компенсированной нейтралью переменного тока частоты 50 Гц от грозовых и коммутационных ( в пределах их пропускной способности ) перенапряжений. Ограничитель перенапряжений ОПНп 10 кВ предназначены для применения на открытом воздухе в условиях умеренного и холодного климата при температуре от минус 60 до плюс 60 С.

В условном обозначении ограничителей перенапряжений типа принято:

  • ОПН – ограничитель перенапряжений нелинейный;
  • п - буква, обозначающая материал покрышки ( полимер );
  • 150 - класс напряжения сети в киловольтах;
  • 120 - наибольшее длительно допустимое рабочее напряжение в киловольтах;
  • 10 - номинальный разрядный ток в кА;
  • 2 – класс разряда линии;
  • IV - степень загрязнения по ГОСТ 9920;

УХЛ1 - климатическое исполнение и категория размещения по ГОСТ 15150.

В комплект поставки ограничителя перенапряжений входят:

  • - ограничитель;
  • - паспорт;
  • - техническое описание и инструкция по эксплуатации - один экземпляр к каждой партии ограничителей.
