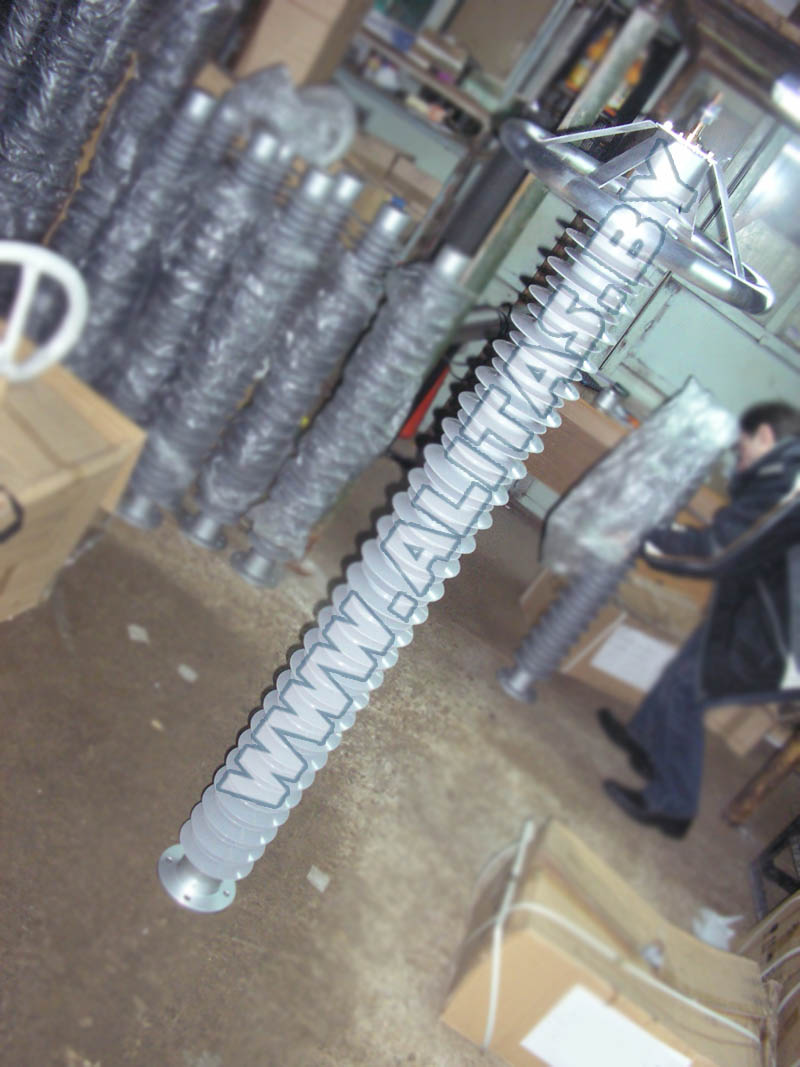

Ограничитель перенапряжений ОПНп 150 Кв

Класс напряжения сети, кВ действ. 150
Наибольшее длительно допустимое рабочее
напряжение (Uнр), кВ действ.
120
Номинальное напряжение (Uн), кВ действ. 150
Номинальный разрядный ток, кА 10
Классификационное напряжение при амплитуде
активного тока 10?3 А (Uкл), кВдейств., не менее
210
Остающееся напряжение при коммутационном
импульсе тока 30/60 мкс, кВ, не более
— с амплитудой 150А
267,0
— с амплитудой 500А
288,0
Остающееся напряжение при грозовом импульсе
тока 8/20 мкс, кВ, не более
— с амплитудой 1000 А
305
— с амплитудой 5000 А
345
— с амплитудой 10000 А
370
— с амплитудой 20000 А
412
Остающееся напряжение при импульсе тока 1/10 мкс,
амплитудой 10 кА, кВ, не более
396,0
Удельная энергоемкость, кДж/кВ UНР (за одно воздействие )
2,7
Ток проводимости ограничителя не более, мА
0,6

Полимерные ограничители типа ОПНп-150/120/10/2/IV/УХЛ1 предназначены для защиты электрооборудования распределительных устройств и сетей на классы напряжения 150 кВ с изолированной либо компенсированной нейтралью переменного тока частоты 50 Гц от грозовых и коммутационных ( в пределах их пропускной способности ) перенапряжений. Ограничители предназначены для применения на открытом воздухе в условиях умеренного и холодного климата при температуре от минус 60 до плюс 60 С.

В условном обозначении ограничителей перенапряжений типа принято:

  • ОПН – ограничитель перенапряжений нелинейный;
  • п - буква, обозначающая материал покрышки ( полимер );
  • 150 - класс напряжения сети в киловольтах;
  • 120 - наибольшее длительно допустимое рабочее напряжение в киловольтах;
  • 10 - номинальный разрядный ток в кА;
  • 2 – класс разряда линии;
  • IV - степень загрязнения по ГОСТ 9920;

УХЛ1 - климатическое исполнение и категория размещения по ГОСТ 15150.

В комплект поставки ограничителя перенапряжений входят:

  • - ограничитель;
  • - паспорт;
  • - техническое описание и инструкция по эксплуатации - один экземпляр к каждой партии ограничителей.
